卡博菲桥架安装步骤分享
卡博菲桥架具有结构简单、配置灵活、使用时对工作环境要求不高等优点。它是一种相对基本的桥型,一直很流行。如果你想让它发挥更大的作用,就需要进行正确安装,以下是相关的安装步骤分享。

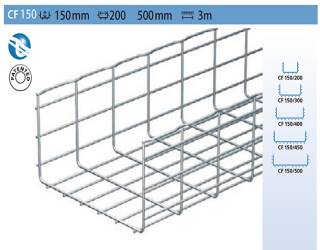

桥架按高度可分为CF30系列、CF54系列、CF105系列、CF150系列四个系列,电缆段的每一直线段的标准长度为3米。
为方便运输和加工,标准长度为3米。如果铺设的桥梁长度超过3米,则需要连接桥梁的几个直接部分。快速连接器系统侧面的连接器,底部采用底部连接器,每个桥连接处的数量须严格按照使用说明书来。
气吊架系统采用两种安装方式。一是采用RCSN,用吊杆悬挂在楼顶,RCSN为3米的截面。RCSN的实际长度根据宽度进行切割,以满足工程需要。
每个卡博菲桥架的下行线需要DEV100的电缆配电盘。如果需要与镀锌钢管连接,须配置相应数量的SBDN螺纹接头。
安装卡博菲桥架时应保证桥架接地良好,能有效减少外界电磁波对数据电缆的干扰。桥架平均每15米安装一个接地端子,桥架与接地线连接,引入建筑物专用接地铜排。
